I. Technologie de base : Le principe de conception unique de la poinçonneuse à tourelle

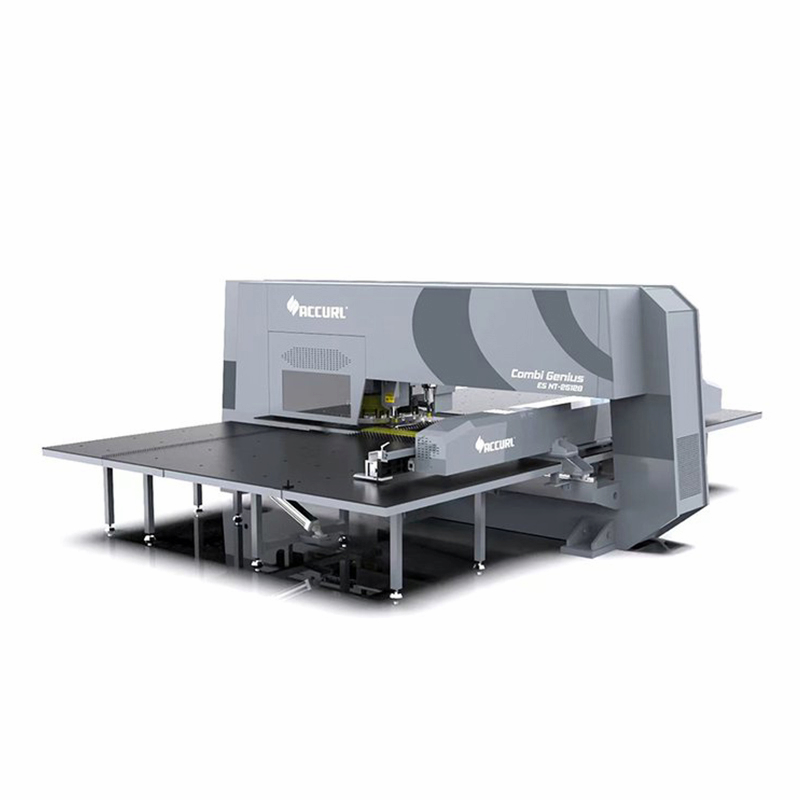

Le noyau d'un Presse poinçonneuse à tourelle CNC Sa structure à tourelle, un magasin d'outils rotatif pouvant accueillir des dizaines de jeux de moules, lui confère une grande efficacité. Contrairement aux presses à poinçon unique traditionnelles, la conception de la tourelle permet un changement automatique d'outil par programmation, permettant ainsi à l'équipement de réaliser plusieurs opérations, telles que le poinçonnage, le formage et l'étirage, en un seul serrage.

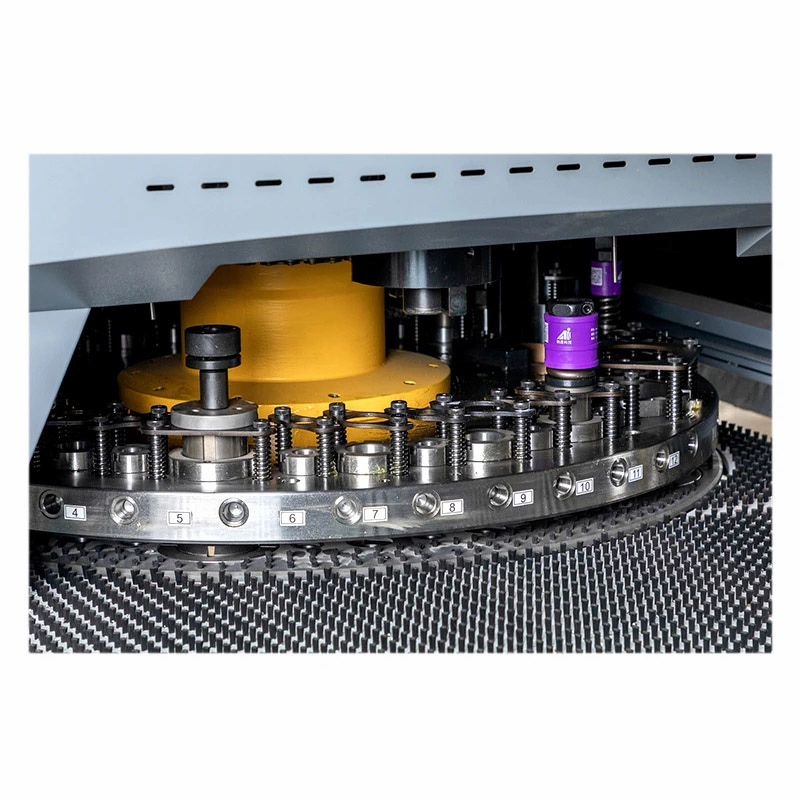

La tourelle est généralement divisée en deux niveaux : l'outil supérieur est installé sur le niveau supérieur et l'outil inférieur est fixé sur le niveau inférieur. Grâce à une rotation et un positionnement synchrones précis, l'alignement parfait des outils est assuré au moment de l'emboutissage.

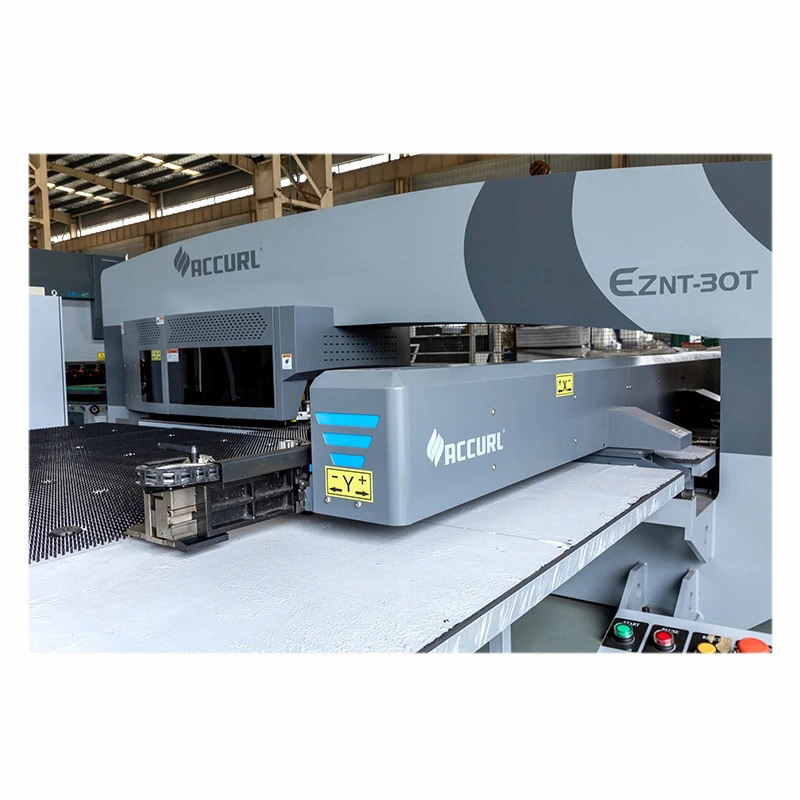

Le système d'entraînement servo de précision est le cœur des poinçonneuses à tourelle modernes. Il contrôle le positionnement précis et rapide de la tôle dans le plan XY, la trajectoire du poinçon sur l'axe Z et l'angle de rotation de la tourelle. Le servomoteur haute dynamique, associé au rail de guidage linéaire, permet à la tôle de se déplacer à une vitesse supérieure à 100 mètres par minute, tout en maintenant une précision de positionnement de ± 0,1 mm.

Cette combinaison de vitesse et de précision est hors de portée du fonctionnement manuel ou des machines traditionnelles.

La sécurité est un autre atout majeur de la poinçonneuse à tourelle. Les équipements modernes adoptent le principe de séparation homme-machine : en fonctionnement, l'opérateur reste à distance de la zone de travail et s'arrête automatiquement à son approche. Grâce à la protection par rideau lumineux et au bouton de démarrage bimanuel, l'équipement assure la sécurité intrinsèque des arrêts de la machine par l'opérateur et par l'opérateur, éliminant ainsi totalement le risque de blessures aux mains associé aux poinçonneuses traditionnelles.

Ii. Innovation technologique : les systèmes de contrôle intelligents permettent une production efficace

L'innovation des interfaces tactiles a considérablement amélioré l'efficacité opérationnelle. La nouvelle génération de poinçonneuses à tourelle est équipée d'un écran vertical Full HD haute définition de 21,5 pouces et d'un contrôle tactile capacitif à 10 points. Les opérateurs peuvent travailler en toute fluidité, même avec des gants.

L'écran panoramique à 178° permet de visualiser clairement l'état de traitement sous tous les angles. Le châssis rigide et fermé résiste efficacement à la poussière et aux taches d'huile omniprésentes dans l'environnement de traitement des métaux, garantissant ainsi un fonctionnement stable et durable du système électronique.

L'introduction de la technologie de contrôle adaptatif a doté la poinçonneuse à tourelle d'une capacité de réflexion. Similaire au système de surveillance adaptatif ACM d'OMAT, il peut collecter les données de charge de la broche en temps réel et ajuster dynamiquement les paramètres d'usinage. En cas de détection de vibrations anormales ou de variations soudaines de charge, le système peut ralentir ou s'arrêter automatiquement afin d'éviter des dommages coûteux au moule.

Les données d'application pratiques montrent que cette technologie peut économiser environ 38 % du temps pour le traitement des contours, 34 % pour le traitement des trous oblongs et prolonger la durée de vie du moule jusqu'à 40 %.

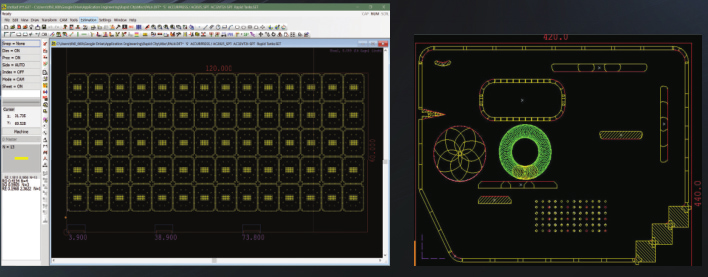

La plateforme de programmation modulaire a considérablement abaissé les exigences techniques. Les systèmes de contrôle de presses à tourelle modernes offrent une interface de programmation graphique. Il suffit aux opérateurs d'importer des dessins CAO pour que le système génère et optimise automatiquement le parcours d'emboutissage. Pour les trous complexes et irréguliers, le logiciel décompose automatiquement le contour continu en une série de petits segments de ligne, grâce à un poinçonnage par paliers à grande vitesse.

Cette approche de programmation « ce que vous voyez est ce que vous obtenez » permet aux opérateurs sans formation mécanique de maîtriser rapidement l'utilisation de l'équipement, offrant ainsi un canal d'emploi efficace pour les nouveaux immigrants et le personnel de transition technologique.

Iii. Intégration de l'automatisation : construction d'une usine de tôlerie sans personnel

Le système collaboratif robotisé a considérablement amélioré les capacités de la poinçonneuse à tourelle. Grâce à une solution intégrée similaire à Sinumerik Run My Robot de Siemens, les robots industriels peuvent être directement contrôlés par le système CNC pour automatiser l'ensemble des processus : chargement automatique des tôles, empilage des produits finis et remplacement des moules.

Cette intégration profonde réduit non seulement les exigences de configuration matérielle, mais optimise également la précision de la trajectoire de mouvement du robot grâce à un flux de données unifié, rendant l'ensemble de l'unité de travail coordonné comme une seule.

L'association du système de changement automatique de moules (ATC) et du système d'échange automatique de palettes (APC) a permis de créer un environnement de production continu. Lorsque l'équipement traite la pièce en cours, le robot a déjà serré la feuille suivante dans la zone de préparation. Lorsque des moules spéciaux sont nécessaires, la tourelle pivote automatiquement vers le poste de travail cible, et l'ensemble du processus ne prend que 2 à 3 secondes.

Cette connexion transparente a augmenté le taux d'utilisation des équipements du traditionnel 50-60 % à plus de 85 %, permettant ainsi d'atteindre un véritable mode de production continue d'« usine avec lumières éteintes ».

IV. Application industrielle et valeur économique : le principal vecteur de transformation de la tôle

Le champ d'application des presses à poinçonner à tourelle CNC est étonnant : des panneaux de châssis électroniques de 1 mm d'épaisseur aux plaques de protection de 12 mm d'épaisseur pour les machines de construction, des équipements de cuisine en acier inoxydable aux décorations d'ascenseur en alliage d'aluminium, sa capacité de traitement couvre presque toutes les plaques métalliques qui nécessitent des trous et des formes.

Les usines équipées de presses poinçonneuses à tourelle sont souvent configurées simultanément avec Machines de découpe laser CNC et Plieuses CNC, formant une ligne de production complète de traitement de tôle.

Le niveau de salaire dans ce secteur confirme sa valeur technique. Dans le secteur manufacturier nord-américain, le salaire de départ des techniciens opérant sur des poinçonneuses à tourelle entièrement automatiques peut atteindre 18 $ de l'heure, et pour les postes juniors, il n'est pas inférieur à 15 $ de l'heure.

Les salaires offerts par les entreprises nationales de tôlerie haut de gamme pour les opérateurs de programmation de presses à poinçonner à tourelle qualifiés sont également nettement plus élevés que ceux des postes ordinaires, ce qui reflète la demande urgente du marché en talents techniques en tôlerie composée.

V. Tendances futures : l'intégration de la numérisation et de la flexibilité

La technologie des jumeaux numériques transforme le fonctionnement des poinçonneuses à tourelle. En simulant entièrement le processus d'emboutissage dans un environnement virtuel, les ingénieurs peuvent optimiser le choix des outils, la disposition des tôles et la séquence d'emboutissage avant la production réelle. Des systèmes comme hyperMILL® VIRTUAL Machining peuvent générer des jumeaux numériques de machines-outils réelles. Le contrôle des collisions et l'optimisation des mouvements sont réalisés dans l'espace virtuel pour garantir la réussite de l'usinage réel en une seule tentative.

Les utilisateurs peuvent passer du petit format au grand format et passer du traitement de plaques minces au traitement de plaques épaisses sans remplacer l'ensemble de la machine, ce qui améliore considérablement le retour sur investissement.

L'informatique de pointe et l'Internet des objets dotent les appareils de capacités de maintenance prédictive. Grâce à la surveillance en temps réel du courant du moteur principal, de la précision de positionnement de la tourelle et de la forme d'onde d'impact du poinçon, le système peut alerter précocement sur des défauts potentiels tels que l'usure des rails de guidage et la fatigue du moule. Ce passage de la « maintenance régulière » à la « maintenance à la demande » a permis d'améliorer considérablement la disponibilité des équipements.
